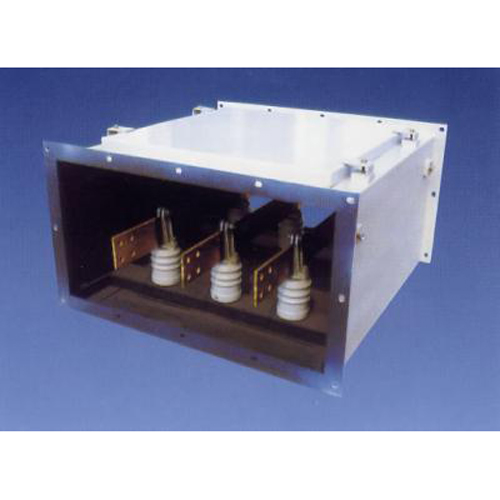

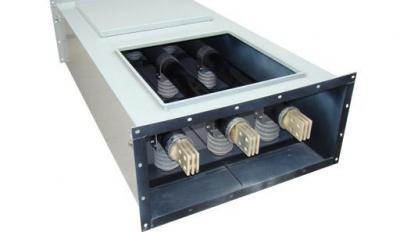

GCM-10高壓共箱封閉母線槽系列廣泛用于300MW以上機組工作電源回路、備用電源回路、脫硫電源回路等、100MW以下發電機與高壓開關柜及主變壓器低壓側之間的連接；也可用于發電機交、直流勵磁回路，變電所所用電引入母線或其他工業、民用設施的電源引線。
GCM-10高壓共箱封閉母線為全天候型，防護等級IP54，無論安裝在戶內還是戶外場所均能滿足防雨霧、防滴的要求。母線導體采用銅排或鋁排，箱體外殼采用弱磁鋼板或鋁板制成，具有防腐性能好、磁損耗小及外殼整體接地性能好等優點。
? 技術數據
額定工作電壓（KV） | 6.3 | 10.5 | |||
工作電壓（KV） | 7.2 | 12 | |||
絕緣水平（KV） | 32/60 | 42/75 | |||
額定動穩定電流（峰值）（KV） | 25、31.5、40、63、80、100、125、130 | ||||
額定熱穩定電流（有效值）（KV） | 12.5、16、25、31.5、40、50、52、63 | ||||
額定電流（A） | 外形尺寸 | 單位重量 | 外形尺寸 | 單位重量 | |
導體 | 1000 | 900*450 | 63 | 1000*500 | 70 |
1250 | 900*450 | 68 | 1000*500 | 75 | |
1600 | 900*450 | 79 | 1000*500 | 86 | |
2000 | 900*450 | 89 | 1000*500 | 96 | |
2500 | 900*450 | 100 | 1000*500 | 107 | |
3200 | 900*450 | 111 | 1000*500 | 118 | |
4000 | 900*450 | 143 | 1000*500 | 150 | |
導體 | 1250 | 800*450 | 56 | 900*500 | 61 |
1600 | 900*450 | 68 | 1000*500 | 73 | |
2000 | 900*450 | 79 | 1000*500 | 84 | |
2500 | 900*450 | 90 | 1000*500 | 95 | |
3200 | 900*490 | 101 | 1000*530 | 106 | |
4000 | 900*490 | 134 | 1000*530 | 139 | |
? 產品使用說明
1. 按使用環境可分為室外安裝和室內安裝兩種形式，室外安裝防護等級為IP54，室內安裝可根據需要設置散熱孔，有利于母線的散熱。
2. 產品適用的配電方式為三相三線式，10KV及以下的中性點不接地的供電系統。
3. 共箱封閉母線槽與設備連接處及穿墻套管的連接處應設置緩沖節。
4. 當直線安裝長度超過40米時，應在適當位置設置膨脹節，以吸收熱脹冷縮引起的內應力。
